A fogaskerék-szivattyú teljesítménygörbéjének leolvasása elengedhetetlen készség a folyadékkezelési iparban dolgozók számára, legyen szó mérnökről, karbantartó technikusról vagy beszerzési szakemberről. Fogaskerekes szivattyú szállítóként megértem annak fontosságát, hogy ezeket a görbéket pontosan értelmezni tudjuk az adott alkalmazáshoz megfelelő szivattyú kiválasztásához. Ebben a blogbejegyzésben végigvezetem a fogaskerék-szivattyú teljesítménygörbéjének olvasásának folyamatán, elmagyarázom a legfontosabb paramétereket és azt, hogy ezek mit jelentenek az Ön működése szempontjából.
A fogaskerék-szivattyú teljesítménygörbéjének alapjainak megértése
A fogaskerék-szivattyú teljesítménygörbéje a szivattyú teljesítményjellemzőinek grafikus ábrázolása különböző működési körülmények között. Általában a szivattyú áramlási sebessége, nyomása, energiafogyasztása és hatásfoka közötti összefüggést mutatja. E görbék elemzésével meghatározhatja a szivattyú képességeit és korlátait, és megalapozott döntéseket hozhat az alkalmazáshoz való alkalmasságáról.
A fogaskerék-szivattyú teljesítménygörbéjének legáltalánosabb típusa az áramlási sebesség-nyomás görbe, amely megmutatja, hogyan változik a szivattyú áramlási sebessége a nyomás növekedésével. Ezt a görbét általában az áramlási sebességgel az x tengelyen és a nyomással az y tengelyen ábrázolják. A görbe jellemzően negatív meredekségű, ami azt jelzi, hogy a nyomás növekedésével az áramlási sebesség csökken. Ennek az az oka, hogy a szivattyúnak keményebben kell dolgoznia, hogy leküzdje a rendszer megnövekedett ellenállását.
Főbb paraméterek a fogaskerék-szivattyú teljesítménygörbéjén
Áramlási sebesség
Az áramlási sebesség a folyadék mennyisége, amelyet a szivattyú egységnyi idő alatt képes szállítani, általában gallon per perc (GPM) vagy liter per perc (LPM) egységben mérve. Ez az egyik legfontosabb paraméter a teljesítménygörbén, mivel ez határozza meg, hogy a szivattyú mennyi folyadékot képes átvinni a rendszeren. Az áramlási sebességet számos tényező befolyásolja, beleértve a szivattyú mérete, sebessége és a szivattyúzott folyadék viszkozitása.
Nyomás
A nyomás az az erő, amelyet a folyadék a csőrendszer falaira fejt ki, általában font per négyzethüvelykben (PSI) vagy bárokban mérik. Ez egy másik kritikus paraméter a teljesítménygörbén, mivel ez határozza meg a szivattyú képességét a rendszer ellenállásának leküzdésére. A nyomást számos tényező befolyásolja, beleértve a szivattyú kialakítását, az áramlási sebességet, valamint a csővezeték hosszát és átmérőjét.
Energiafogyasztás
Az energiafogyasztás a szivattyú működéséhez szükséges energiamennyiség, általában lóerőben (LE) vagy kilowattban (kW) mérik. Ez egy fontos paraméter, amelyet figyelembe kell venni, mivel befolyásolja a szivattyú üzemeltetési költségét. Az energiafogyasztást számos tényező befolyásolja, beleértve a szivattyú mérete, sebessége, nyomása és hatásfoka.
Hatékonyság
A hatásfok a szivattyú hasznos teljesítményének és a bemeneti teljesítménynek az aránya, általában százalékban kifejezve. Ez egy fontos paraméter, amelyet figyelembe kell venni, mivel ez határozza meg, hogy a szivattyú milyen hatékonyan alakítja át az energiát hasznos munkává. A hatékonyságot számos tényező befolyásolja, beleértve a szivattyú kialakítását, az áramlási sebességet, a nyomást és a szivattyúzott folyadék viszkozitását.
Az áramlási sebesség vs. nyomás görbe értelmezése
Az áramlási sebesség vs. nyomás görbe a legfontosabb görbe a fogaskerék-szivattyú teljesítménygörbéjén, mivel a szivattyú áramlási sebessége és nyomása közötti összefüggést mutatja. A görbe elemzésével meghatározhatja a szivattyú maximális áramlási sebességét, maximális nyomását és azt a működési tartományt, ahol a szivattyú a leghatékonyabb.
Maximális áramlási sebesség
A maximális áramlási sebesség az a legnagyobb áramlási sebesség, amelyet a szivattyú adott nyomáson képes leadni. Általában a görbe azon pontja jelzi, ahol az áramlási sebesség eléri a csúcsot. A maximális áramlási sebességet számos tényező befolyásolja, köztük a szivattyú mérete, sebessége és a szivattyúzott folyadék viszkozitása.
Maximális nyomás
A maximális nyomás az a legnagyobb nyomás, amelyet a szivattyú adott áramlási sebesség mellett képes generálni. Általában a görbe azon pontja jelzi, ahol a nyomás eléri a csúcsát. A maximális nyomást számos tényező befolyásolja, beleértve a szivattyú kialakítását, az áramlási sebességet, valamint a csővezeték hosszát és átmérőjét.
Működési tartomány
Az üzemi tartomány az áramlási sebességek és nyomások azon tartománya, ahol a szivattyú hatékonyan tud működni. Általában azt a területet jelzi a görbén, ahol a legnagyobb a hatékonyság. A működési tartományt számos tényező befolyásolja, beleértve a szivattyú kialakítását, az áramlási sebességet, a nyomást és a szivattyúzott folyadék viszkozitását.
Egyéb görbék a fogaskerék-szivattyú teljesítménygörbéjén
Az áramlási sebesség és a nyomás közötti görbén kívül a fogaskerék-szivattyú teljesítménygörbéje más görbéket is tartalmazhat, például az energiafogyasztás és az áramlási sebesség közötti görbét, a hatékonyság és az áramlási sebesség közötti görbét, valamint az NPSH (nettó pozitív szívómagasság) szükséges vs. áramlási sebesség görbét. Ezek a görbék további információkat nyújtanak a szivattyú teljesítményéről, és használhatók a működés optimalizálására.
Energiafogyasztás vs áramlási sebesség görbe
Az energiafogyasztás vs. áramlási sebesség görbe azt mutatja, hogyan változik a szivattyú energiafogyasztása az áramlási sebesség növekedésével. Ezt a görbét általában az energiafogyasztással az y tengelyen, az áramlási sebességgel az x tengelyen ábrázolják. A görbe jellemzően pozitív meredekségű, ami azt jelzi, hogy az áramlási sebesség növekedésével az energiafogyasztás is nő.
Hatékonyság és áramlási sebesség görbe
A hatásfok vs. áramlási sebesség görbe azt mutatja, hogyan változik a szivattyú hatásfoka az áramlási sebesség növekedésével. Ezt a görbét általában a hatásfokkal az y tengelyen, az áramlási sebességgel az x tengelyen ábrázolják. A görbének általában van egy csúcsa, amely azt az áramlási sebességet jelzi, ahol a szivattyú a leghatékonyabban működik.
NPSH szükséges vs. áramlási sebesség görbe
Az NPSH-igény vs. áramlási sebesség görbe azt mutatja, hogy a szivattyú NPSH-igénye hogyan változik az áramlási sebesség növekedésével. Az NPSH a minimális nyomás, amely a szivattyú szívónyílásánál szükséges a kavitáció, azaz a folyadékban lévő gőzbuborékok képződésének és összeomlásának megakadályozásához. Ezt a görbét általában úgy ábrázolják, hogy az y tengelyen az NPSH, az x tengelyen pedig az áramlási sebesség szerepel. A görbe jellemzően pozitív meredekségű, ami azt jelzi, hogy az áramlási sebesség növekedésével a szükséges NPSH is nő.
A megfelelő fogaskerék-szivattyú kiválasztása a teljesítménygörbe alapján
Ha jól ismeri a fogaskerék-szivattyú teljesítménygörbéjét, használhatja azt a megfelelő szivattyú kiválasztásához az adott alkalmazáshoz. Íme néhány kulcsfontosságú követendő lépés:
Határozza meg áramlási sebességét és nyomásszükségletét
Az első lépés az áramlási sebesség és a nyomás követelményeinek meghatározása. Ez az adott alkalmazástól és a szivattyúzott folyadék jellemzőitől függ. A teljesítménygörbe segítségével olyan szivattyút találhat, amely a szükséges áramlási sebességet képes biztosítani a kívánt nyomáson.
Vegye figyelembe a folyadék viszkozitását
A szivattyúzott folyadék viszkozitása jelentős hatással lehet a szivattyú teljesítményére. A nagyobb viszkozitású folyadékok szivattyúzása nagyobb teljesítményt igényel, és csökkentheti a szivattyú áramlási sebességét és hatékonyságát. A szivattyú kiválasztásakor vegye figyelembe a folyadék viszkozitását, és olyan szivattyút válasszon, amelyet az adott viszkozitási tartomány kezelésére terveztek.
Értékelje a szivattyú hatékonyságát
A szivattyú hatásfokát fontos figyelembe venni, mivel ez befolyásolja a szivattyú működési költségét. Olyan szivattyút válasszon, amely hatékonyan működik az előírt áramlási sebesség és nyomástartományon belül. A hatékonyság vs. áramlási sebesség görbe segítségével meghatározhatja a szivattyú hatásfokát különböző áramlási sebességeknél.
Ellenőrizze a szivattyú NPSH követelményeit
A szivattyú NPSH követelményei szintén fontos figyelembe veendő tényezők, különösen akkor, ha a szivattyúzott folyadék gőznyomása alacsony, vagy ha a szivattyú magasan van elhelyezve. Olyan szivattyút válasszon, amelynek alacsony az NPSH-igénye, hogy megakadályozza a kavitációt és biztosítsa a megbízható működést.
Következtetés

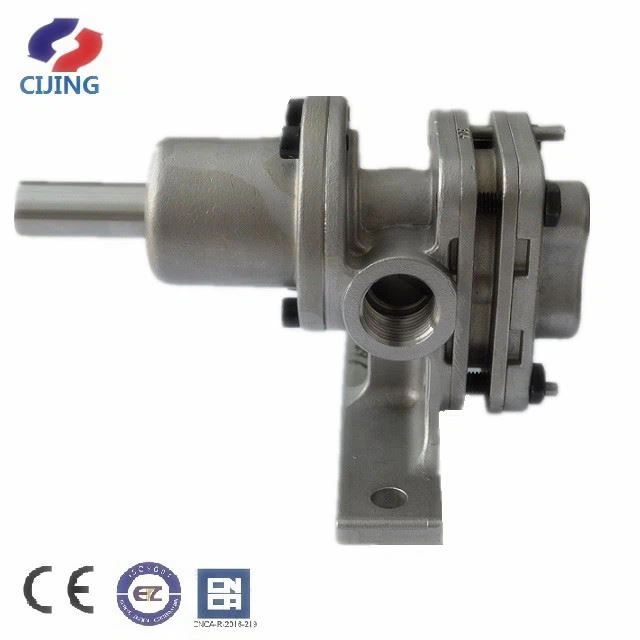

A fogaskerekes szivattyú teljesítménygörbéjének leolvasása alapvető készség a folyadékkezelési iparban dolgozók számára. A teljesítménygörbe kulcsparamétereinek megértésével és azok értelmezésével kiválaszthatja a megfelelő szivattyút az adott alkalmazáshoz, és optimalizálhatja működését. Fogaskerék-szivattyú beszállítóként széles választékot kínálunkNagynyomású adagolószivattyú,Hőmegőrző szivattyú, ésFrekvencia hajtóműmérő szivattyúhogy kielégítse sokrétű igényeit. Ha bármilyen kérdése van, vagy segítségre van szüksége a megfelelő szivattyú kiválasztásához, forduljon hozzánk bizalommal részletes megbeszélés és beszerzési egyeztetés céljából.
Hivatkozások
- Karassik, IJ, Messina, JP, Cooper, PT és Heald, CC (2008). Szivattyú kézikönyv. McGraw-Hill Professional.
- Stepanoff, AJ (1957). Centrifugális és axiális áramlási szivattyúk: elmélet, tervezés és alkalmazás. John Wiley & Sons.
- Warring, DR (2004). Szivattyú felhasználói kézikönyv: Élettartam meghosszabbítása. McGraw-Hill Professional.
